[usg] 다이어그램 공부

다이어그램 : 정보를 2차원으로 상징화하여  시각화하는 것 (= 설계 쉽게 이해하려고 )

다이어그램	유즈케이스	시스템의 기능, 역할, 액터만듬	역할 정의
	클래스	시스템의 구조 표현, 정적구조	구조, 설계
	시퀀스	동작 상호작용을 시간순서에 따라 만듬	동작
	상태	상태 전이, 동작 상태 표현	상태
	액티비티	시퀀스 처럼 누가 누구에게 하지만 어떤 요소가 분기 처리, 영향있는지 역할	흐름
	컴포넌트	클래스에서 만든 걸 묶고 떼줌	패키지
	배포	물리적 구성, 배치	설치,배포

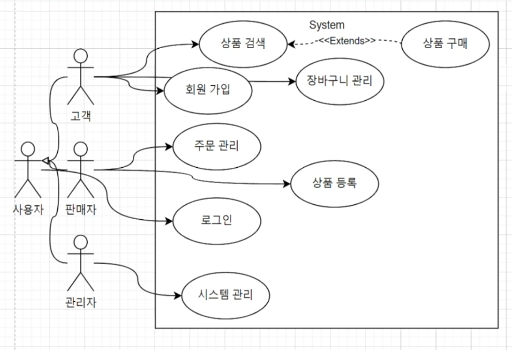

유즈케이스 다이어그램

시퀀스 다이어그램

상태 다이어그램 ex) ATM(자동화기계)

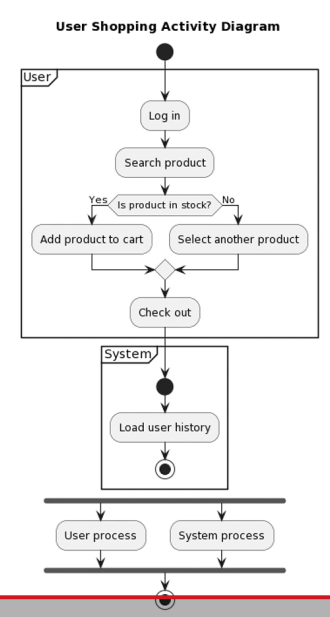

액티비티 다이어그램 ex)쇼핑몰

컴포넌트 다이어그램 ex) 쇼핑몰

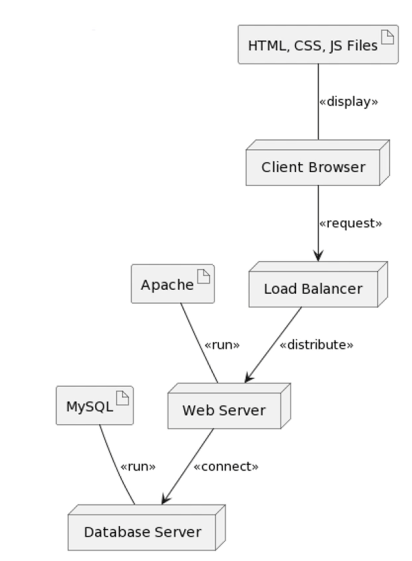

배포 다이어그램 ex) 웹 서비스
